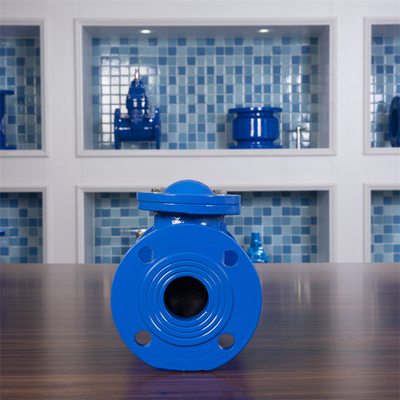

Le clapet anti-retour de boule est un clapet anti-retour avec la multi-boule, structure liquide multicanale et parcône inversée, principalement composée de corps de valve avant et arrière, de boules en caoutchouc, de corps de cône, etc.

Son principe de travail est : les petits pains en caoutchouc de boule dans la couverture de dôme pour qu'une course courte réalise l'ouverture et se fermer de la valve. Quand la pompe à eau démarre, les précipitations de l'eau ouvrent la boule en caoutchouc sous l'action de la pression, de sorte que les petits pains en caoutchouc de boule vers la droite, sa position soit fixés par le cône dans le corps de valve arrière, et le clapet anti-retour s'ouvre ; après les arrêts de pompe, dus les aux forces de retour de pression d'eau la boule en caoutchouc pour rouler au corps de valve avant gauche pour fermer le clapet anti-retour. La boule en caoutchouc est faite de bille d'acier creuse, et le caoutchouc avec la bonne élasticité peut non seulement assurer le cachetage, mais également réduire les dommages au réseau de pipe-lines pendant le processus de fermeture de valve. Quand la valve est ouverte, le corps en forme de cône avec des trous peut fixer la bille d'acier et éliminer la pression du secteur de contact entre la boule en caoutchouc et le corps en forme de cône, de sorte que le contact soit le contact extérieur, et la perte hydraulique provoquée par la vibration de la boule en caoutchouc dans le corps de valve est réduite.

La boule en caoutchouc est faite de bille d'acier creuse, et le caoutchouc avec la bonne élasticité peut assurer le cachetage et réduire les dommages au réseau de pipe-lines pendant le processus de fermeture de valve. Le cône avec des trous fixe la bille d'acier quand la valve est ouverte et élimine la pression sur la surface de contact entre la boule en caoutchouc et le cône, établissant le contact de surface de contact, réduisant la perte hydraulique provoquée par la vibration de la boule en caoutchouc dans la valve. Dans de grands réseaux de pipe-lines, l'utilisation du trois-écoulement ou des clapets anti-retour sphériques de quatre-écoulement peut remplacer la grande structure de plat de valve, réduire le poids du plat de valve, et fait au canal d'écoulement intérieur une structure poreuse indépendante. La boule est placée en chaque trou, et le liquide est dedans en cours d'entrer dans le corps de valve et le processus de sortie, ils font à leur guise, sans s'y mêler les uns avec les autres, réduisant la force et la vibration d'impact pendant le processus de fermeture de valve, la réduction du bruit, et complètement l'élimination de l'échec courant de boule. Il n'y a aucune partie commune dans le clapet anti-retour multicanal de boule (l'existence de l'axe et de la bague, là n'est mouvement mécanique pas relatif de frottement, comparé au clapet anti-retour d'oscillation, il n'y a aucune partie de port, elle a une plus longue durée de vie, et il n'y a aucun travail d'entretien.

Conditions et matériaux techniques :

1. La longueur de structure se conforme à en 558-1, la série de base 48 (DIN 3202 F6)
2. la connexion de bride se conforme à en 1092-2
3. joint mou
4. au calibre
5. la température applicable : -20℃~120℃
6. corps de valve : fonte/fer malléable
7. boule : Paquet d'EPDM
8. taille applicable : DN50~DN800

Diagramme de structure de produit et dimensions principales :
